简介：

库顶脉冲袋式除尘器是适用于电厂灰库库顶的一种高效净化设备，它采用了先进的清灰技术，具有气体处理能力大、净化效果好、结构简单、工作可靠、维修量小等特点。我公司生产的DMC(18—120)-II型脉冲袋式除尘器，采用了国外先进CMOS集成电路控制仪，具有集成度高，可靠性强等特点；本产品经电厂长期使用证明，其性能稳定、运行可靠，深得用户信赖。

结构特点：

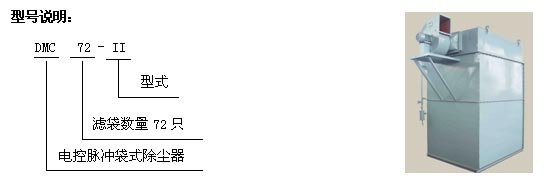

DMC(18—120)-II型脉冲袋式除尘器有以下几部分组成：

1．      上箱体：包括可掀起的盖板（或紧固式上盖板）和出风口；

2．      中箱体：包括多孔板、滤袋、龙骨、文氏管等；

3．      下箱体：包括测压接头、检修门等；

4．      喷吹系统：包括脉冲控制仪、电磁脉冲阀、喷吹管、气包。





工作原理：

由于库内压力作用使含尘气体由库内进入除尘器下箱体内，在含尘气体通过滤袋进入上箱体过程中，由于滤袋的过滤作用将尘气分离开，粉尘被吸附在滤袋外壁上，而净化后的气体穿过滤袋进入上箱体，从出风口排出（或抽出）。含尘气体通过滤袋的净化过程，随着时间的增加而吸附在滤袋上的粉尘越来越多，增加了滤袋的阻力，只是通过滤袋气体量逐渐减少。为保证除尘效果必须使阻力控制在限定范围内（一般1176-1470Pa，及控制滤袋外的附灰厚度，当阻力超过一定数量时，由脉冲控制仪发出指令，按顺序触发各控制阀开启脉冲阀，此时气包内的压缩空气定时地经脉冲阀从喷吹管的各孔喷出，喷射到各对应的滤袋内，滤袋在气流瞬间反作用下急剧膨胀，使集附在滤袋表面的粉尘脱落，滤袋得到再生。被清掉的粉尘落回库内，集附在滤袋上的粉尘备有周期的脉冲气流喷吹清除，使净化的气体正常通过，由于清灰是几组滤袋依次分别进行，并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的处理能力保持不变。



型号 技术性能	DMC18 -II	DMC24 -II	DMC36 -II	DMC48 -II	DMC60 -II	DMC72 -II	DMC84 -II	DMC96 -II	DMC108- II	DMC120 -II
过滤面积（m2）	13	16	27	36	45	54	63	72	81	90
滤袋数量（个）	18	24	36	48	60	72	84	96	108	120
滤袋规格	φ120mm×2000mm(直径×长度)
工作温度	<120℃
设备阻力	1200～1500Pa
除尘效率	99～99.5%
入口含尘浓度	3～15g/m3
过滤风速	1～2m/min
处理风量 （m3/h）	780～1560	1320～2640	2040～4080	2700～5400	3400～6800	4080～8160	4740～9480	5400～10800	6120～12240	6780～13560
电磁脉冲阀（个）	3	4	6	8	10	12	14	16	18	20
脉冲控制仪	AL-3	AL-4	AL-6	AL-8	AL-10	AL-12	AL-14	AL-16	AL-18	AL-20
脉冲宽度	0.1～0.2秒
脉冲间隔	1～40秒
脉冲周期	60～120秒
喷吹压力	0.5～0.7MPa
喷吹耗气量（m3/min）	0.1~0.3	0.1~0.3	0.1~0.5	0.2~0.7	0.2~0.8	0.3~1.0	0.3~1.2	0.3~1.3	0.4~1.6	0.4~1.7
电磁阀功率	0.75	0.75	0.75	1.1	1.1	1.1	1.1	1.1	1.1	1.1
重量（kg）	950	1020	1320	1550	1600	2050	2580	2700	2900	3300

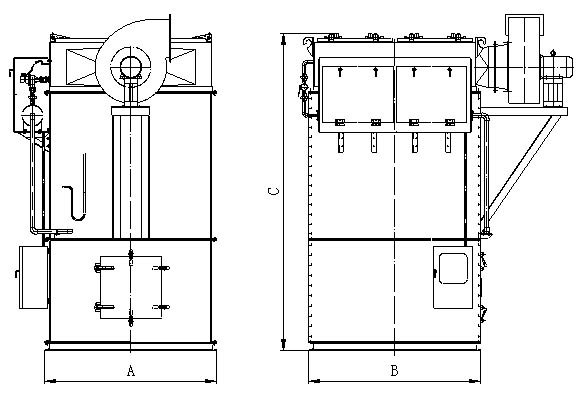

型号	DMC18 -II	DMC24-II	DMC36 -II	DMC48- II	DMC60 -II	DMC72 -II	DMC84 -II	DMC96 -II	DMC108 -II	DMC120 -II
A	1396	1396	1396	1396	1396	1396	1396	1396	1396	1396
B	796	996	1396	1796	2196	2596	2996	3396	3796	4196
C	2560	2560	2560	2560	2560	2560	2560	2560	2560	2560
