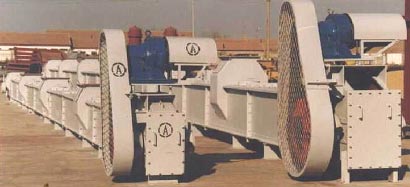

MBS型埋刮板输送机
1. 合金钢模锻链作为输送链，耐磨损、强度高、寿命长、易拆卸。
2. 回程链采用内镶轴承的托辊承托，动力消耗少，刮板链条磨损大大减轻，回程链条在各托辊间自由下垂实现自动张紧链条，保证设备在链条较长的情况下仍能正常运行。
3. 刮板与链条用双螺母防松连接，更换方便，牢固可靠。
4. 张紧调节采用柔性自动张紧形式，适应链条热胀冷缩要求，使链条张紧力恒定，保证链条不掉链、不跑偏、缓冲链条张力的变化。
5. 进料分流，使回链及刮板与物料隔开，避免了因进料量突增而充满机仓引起的阻塞链条刮板事故的发生。
6. 背负式驱动机构，受力好，节省空间，安装检修方便。
7. 断链报警装置，可以及时发现断链、掉链故障，自动停机并发出报警信号。
8. 过载保护装置，当链条过载时，自动停机并发出报警信号。
9. 两种调速方式供用户选择：电磁调速与变频调速。具有效率高、调速范围广、精度高、调速平滑等特点。
10. 壳内无死角，不积料、不堵料、不粘结。
进出料口为柔性联结，整机在支架上可以自由伸缩，适应热胀冷缩要求。
主要技术参数： 主要外形尺寸：
|
型号
参数
|
MBS280
|
MBS330
|
MBS440
|
MBS550
|
型号
尺寸
|
MBS280
|
MBS330
|
MBS440
|
MBS550
|
| 刮板宽度 (mm) | 250 |
300
|
400
|
500
|
H
|
800
|
1000
|
1100
|
1200
|
| 壳槽宽度(mm) |
280
|
330
|
440
|
550
|
L
|
≤40m
|
≤60m
|
≤60m
|
≤60m
|
| 链条型号(mm) |
X458
|
X678
|
X678
|
X698
|
h
|
510
|
670
|
670
|
670
|
| 刮板间距(mm) |
406.4
|
609.6
|
609.6
|
609.6
|
a
|
250
|
300
|
400
|
500
|
| 最大出力(t/h) |
15
|
30
|
50
|
70
|
b
|
280
|
330
|
440
|
550
|
| 最大输送距离（m） |
40
|
50
|
50
|
60
|
c
|
500
|
560
|
670
|
770
|
| 电机功率 （kW） |
1.5～7.5
|
2.2～11
|
3～15
|
4～18.5
|
d
|
900
|
910
|
1020
|
1120
|
| 最大倾角（0） |
25
|
25
|
25
|
25
|
e
|
540
|
650
|
700
|
750
|
| 进料口尺寸(mm) |
250×250
|
300×300
|
400×400
|
500×500
|
f
|
1800
|
1930
|
1930
|
1930
|
| 出料口尺寸(mm) |
300×250
|
400×300
|
500×400
|
600×500
|
g
|
420
|
630
|
630
|
630
|
注：1. 表中设备最大出力为设备水平输送时的数值。
2．最大输送距离大于表中数值时，需特殊设计。
3．电机功率大小根据输送距离及出力大小选定。
4. 表中尺寸未注单位：mm，本图为参考尺寸与外形，根据用户要求及现场布置作变化。
选型与订货：
用户选用MBS型埋刮板输送机应提供设备出力、输送距离、进出料口高度及尺寸、与之相关的布置、供货范围等资料。
