MBG型、MBS型埋刮板输送机
简介：
埋刮板输送机是我公司定型系列产品，广泛用于燃煤电厂粉煤灰的输送。设备性能稳定，运行可靠，得到用户的信赖。
埋刮板输送机是输送粉尘状、小颗粒、及小块状等散状物料的连续输送设备，可以水平、倾斜布置。输送时，刮板链条全被埋在物料中，故称为埋刮板输送机。我公司埋刮板输送机为单仓上回链式，可实现多点进料集中输送。
我公司埋刮板输送机共有两大系列：MBG型埋刮板输送机和MBS型埋刮板输送机。
MBG型埋刮板输送机采用高强度矿用圆环链作为输送链，承载能力大、耐磨损，适用于长距离大量输送物料。
MBS型埋刮板输送机采用易拆合金钢模锻链作为输送链，耐磨损、强度高、寿命长、易拆卸,适用于短距离小量输送物料。
以下分别介绍两大系列埋刮板输送机
MBG型埋刮板输送机
结构特点：
1. 高强度矿用圆环链作为输送链，承载能力大、耐磨损。
2. 回程链条、刮板在托轮上运行，变通常的托轨承托为托轮承托，动力消耗小，刮板链条磨损大大减轻，回程链条在各托轮间自由下垂实现自动张紧链条，保证设备在链条较长的情况下仍能正常运行。
3. 槽底部衬有玄武岩铸石，不仅比金属衬底寿命提高4～5倍，且比金属衬底摩擦阻力小，从而降低了刮板和链条的磨损。
4. 拖动链轮采用凹齿型，它比凸齿型链轮对国产圆环链条有更强的适应性。在链条严重磨损而周节加大后仍不掉链，从而大大延长了链条的更换周期。
5
. 链条张紧调节采用蜗轮蜗杆自动张紧机构，调节省力，操作方便，并保证两侧同步张紧。
6. 物料分流，使回程链及刮板与物料隔开，避免了因进料量突增而充满机仓引起的阻塞链条刮板事故的发生。
7. 背负式驱动机构，受力好，节省空间，安装检修方便。
8． 设有断链报警装置，可以及时发现断链、掉链故障，自动停机并发出报警信号。
9． 设有过载保护装置，当链条过载时，自动停机并发出报警信号。
10． 有两种调速方式供用户选择：电磁调速与变频调
速。 具有效率高、调速范围大、精度高、调速平滑等特点。
11．机壳内无死角，不积料、不堵料、不粘结。

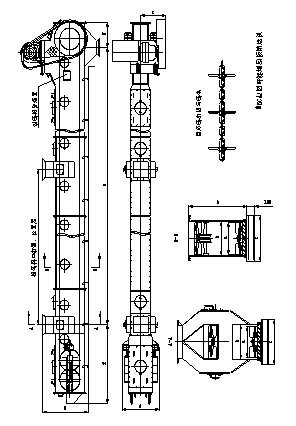

主要技术参数： 主要外形尺寸：
|
型号
参数
|
MBG330
|
MBG440
|
MBG550
|
MBG650
|
型号
尺寸
|
MBG330
|
MBG440
|
MBG550
|
MBG650
|
| 刮板宽度 (mm) |
300
|
400
|
500
|
600
|
H
|
1200
|
1250
|
1300
|
1800
|
| 壳槽宽度(mm) |
330
|
440
|
550
|
650
|
L
|
≤70m
|
≤70m
|
≤70m
|
≤70m
|
| 链条型号(mm) |
φ22×86
|
φ22×86
|
φ22×86
|
φ26×92
|
h
|
750
|
800
|
800
|
1100
|
| 刮板间距(mm) |
516
|
516
|
516
|
552
|
a
|
300
|
400
|
500
|
600
|
| 最大出力(t/h) |
30
|
50
|
70
|
80
|
b
|
330
|
440
|
550
|
650
|
| 最大输送距离（m） |
70
|
70
|
70
|
70
|
c
|
470
|
580
|
680
|
780
|
| 电机功率 （kW） |
1.5～11
|
3～15
|
5.5～18.5
|
7.5～22
|
d
|
910
|
1020
|
1120
|
1300
|
| 最大倾角（0） |
25
|
25
|
25
|
25
|
e
|
650
|
700
|
750
|
850
|
| 进料口尺寸(mm) |
300×300
|
400×400
|
500×500
|
600×600
|
f
|
2110
|
2110
|
2110
|
2400
|
| 出料口尺寸(mm) |
400×300
|
500×400
|
600×500
|
700×600
|
g
|
730
|
730
|
730
|
900
|
注：1. 表中设备最大出力为设备水平输送时的数值。
2．最大输送距离大于表中数值时，需特殊设计。
3．电机功率大小根据输送距离及出力大小选定。
4. 表中尺寸未注单位：mm，本图为参考尺寸与外形，根据用户要求及现场布置作变化。
选型与订货：
用户选用MBG型埋刮板输送机应提供设备出力、输送距离、物料性质、粒度、进出料口标高、接口尺寸及与之相关的布置、供货范围等资料
