ZBT型重载板链斗式提升机

简介：

在散状物料的输送中，斗式提升机是使用最广泛的一种垂直提升设备。其被广泛地用于煤炭、化工、火电、水泥等行业及粮食储运等场所的散状物料提升。

ZBT系列重载板链斗式提升机作为HL型、D型等斗式提升机的更新换代产品，以其节能、高效、安全、磨损轻、寿命长的特点被广大用户认知，而正逐步替代HL型、D型等斗式提升机。

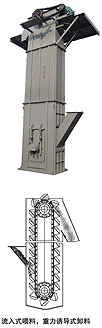

ZBT系列重载板链斗式提升机，其输送形式是：被输送物料由底部进料口喂入连续、密布的料斗中，运至顶端翻转时，利用重力及料斗的引导，卸料至出料口流出。此即所谓的流入式喂料，重力诱导式卸料。

ZBT系列重载板链斗式提升机主要有七种规格：ZBT250、ZBT300、ZBT400、ZBT500、ZBT630、ZBT800、ZBT1000。

结构特点：

1. 提升物料范围广。本提升机对物料的种类、特性及块度要求少，其不仅能提升一般的粉状、粒状物料，对少许块状物料及磨琢性较强的物料也有较强的适应性。

2. 提升能力大。出力范围～565m³/h，最大可达1100m³/h，提升高度可高达50m。

3. 使用寿命长。本提升机的装料采用流入式，料斗为连续密布式，无需用斗掏料，因此在减少动力消耗的同时，可大大减少链条、链斗的磨损，从而提高其使用寿命。

4. 运行安全可靠，故障率低；维护检修方便，易损件少，运行费用低。

技术性能表：

型号				ZBT250	ZBT300	ZBT400	ZBT500	ZBT630	ZBT800	ZBT1000
输送量			m³/h	～40	～60	～70	～90	～120	～160	～220
最大块度			mm	50	50	60	80	100	125	150
料斗	斗宽		mm	250	300	400	500	630	800	1000
	斗容		L	6.8	10	12	20	40	50	70
	斗速		m/s	～1.0
	斗距		mm	250	250	250	400	500	500	630
链条节距			mm	125	125	160	200	250	250	315
最大提升高度（m）		堆比重800kg/m³		50	40	40	40	40	30	30
		堆比重1200kg/m³		46	36	33	32	28	28	28
		堆比重1600kg/m³		43	34	32	30	28	27	27
		堆比重2000kg/m³		40	32	31	28	26	25	20

注：表中输送量按填充系数ψ=0.7～0.85计算。

结构简介：

ZBT型重载板链斗式提升机由底部机壳、张紧装置、中间壳体、头部机壳、驱动机构、拖动机构、链条及料斗等组成。

1、底部机壳：
底部机壳底部与基础之间用地脚螺栓相连，顶部法兰与中间机壳相接。底部壳体上设有3个检修门、一个清扫门、一个进料口以及供安装张紧装置用的起吊横梁。安装拖动链条、料斗以及平时对机件的维修均可在底部检修口进行。利用清扫门可以对底部的积料进行清扫。

2、张紧装置：

张紧装置位于底部机壳，其采用配重自动张紧装置，张紧力恒定，张紧行程长。

3、中间机壳：

中间机壳标准高度为2m，为满足不同提升高度的需要，可增设非标机壳进行调整。为保证运行平稳性，中间机壳设有导轨。

4、上部区段：

上部区段由头部壳体、驱动机构、拖动机构、检修平台等组成。头部壳体设有1个清扫门，1个观察门。清扫门用于清理壳体内部料斗和链轮上的积垢时；观察门用于检查链轮的工作和磨损情况、料斗卸料情况及更换出料口橡胶唇。驱动机构包括逆止电机、减速机、联轴器。拖动机构包括提升链轮、主轴、轴承座等。

5、牵引链条：

牵引链条采用板式套筒滚子链，链板、套筒、销轴均采用合金结构钢并经特殊热处理加工而成，具有强度高、寿命长、承载能力大、拆卸方便、工作可靠的优点。

6、料斗：
料斗与链条之间为螺栓连接。根据输送物料不同，料斗有ZH（中深）SH（深）两种。ZH型料斗适合较大的粒块状物料，SH型料斗适宜较小颗粒及粉状物料。

hspace=0

外形及安装尺寸表一:

型号规格	上部区段
型号规格	B₄	B₅	A₄	A₅	A₆	h₃	h₄	h₅
ZBT250	1330	1930	1330	1930	850	550	260	1050
ZBT300	1350	1950	1350	1950	870	580	260	1065
ZBT400	1400	2000	1400	2000	870	580	260	1065
ZBT500	1450	2050	1450	2050	920	630	310	1100
ZBT630	1515	2115	1515	2115	930	650	330	1220
ZBT800	1550	2150	1550	2150	920	650	330	1220
ZBT1000	1650	2250	1650	2250	1100	700	410	1300

外形及安装尺寸表二;

型号规格	下部区段
型号规格	A₃	A₇	h	h₁	h₂	B₃	S
ZBT250	1135	960	2100	1700	650	640	300
ZBT300	1185	980	2400	1800	700	690	300
ZBT400	1285	1030	2400	1800	700	790	300
ZBT500	1385	1080	2400	1800	700	890	300
ZBT630	1515	1150	2600	2000	800	1020	300
ZBT800	1685	1250	2700	2100	900	1190	400
ZBT1000	1885	1350	2800	2200	1100	1390	400

外形及安装尺寸表三：

型号规格	进料口				出料口
型号规格	a₁	a₂	a₃	a₄	b₁	b₂	b₃	b₄
ZBT250	350	200	480	330	320	250	450	380
ZBT300	400	250	530	380	470	300	600	430
ZBT400	400	300	530	430	570	350	700	480
ZBT500	500	400	630	530	670	400	800	530
ZBT630	600	500	730	630	830	450	960	580
ZBT800	600	600	730	730	1100	500	1230	630
ZBT1000	700	700	830	830	1300	600	1430	730

外形及安装尺寸表四：

型号规格	基础尺寸					中间段尺寸
型号规格	V₁	V₂	V₃	V₄	A	A1	A2	B	B1	B2
ZBT250	850	850	400	540	1030	1160	1430	320	450	820
ZBT300	850	850	600	760	1130	1260	1530	470	600	870
ZBT400	500	1000	750	890	1130	1270	1530	570	710	970
ZBT500	650	1300	900	1070	1130	1270	1530	670	810	1070
ZBT630	750	1500	1000	1210	1280	1420	1680	830	1070	1330
ZBT800	750	1500	1200	1410	1280	1420	1680	1100	1240	1500
ZBT1000	900	1800	1400	1610	1350	1490	1750	1300	1440	1700

注：表中尺寸未注单位：mm，

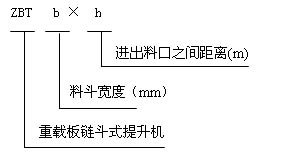

选型与订货：

选用斗式提升机用户应提供设备出力、提升高度、输送物料种类、物料粒度及与之相关的布置等资料。

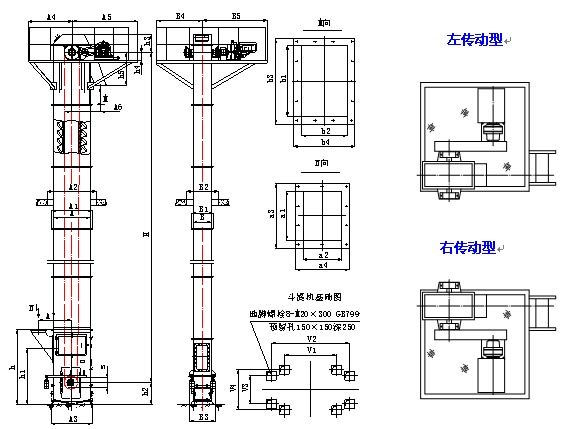

外形尺寸图：
