CDC系列沉淀池
CDC型沉淀池为灰渣脱水循环系统中用于对脱水仓溢流水进行再处理、再净化的重要设备，它在系统中的位置参见脱水仓典型系统图。其具体参数见表，主要安装尺寸分别见图。如用户所需设备规格与表中不符，可与我公司联系，以满足用户的工程需要。
沉淀池主要技术参数：
| 型号 |
CDC-10
|
CDC-12
|
CDC-15
|
CDC-17
|
| 仓体直径（m） |
10
|
12
|
15
|
17
|
| 有效容积（m3） |
230
|
350
|
450
|
700
|
| 处理灰水量（t/h） |
250
|
550
|
650
|
900
|
| 溢流水水质（ppm） |
＜400
|
|||
| 排浆灰水比 |
1：25
|
|||
| 喷嘴供水压力（MPa） |
0.6
|
|||
| 环流喷嘴规格及数量（mm） |
4-φ8
|
6-φ8
|
8-φ8
|
10-φ8
|
| 旋转喷嘴规格及数量（mm） |
2-φ8
|
3-φ8
|
4-φ8
|
6-φ8
|
| 喷嘴总耗水量（m3/h） |
26
|
40
|
53
|
70
|

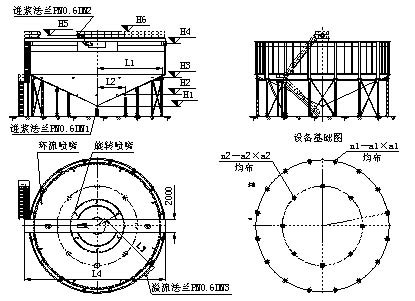

沉淀池主要安装尺寸：
| 代号 |
单位
|
CDC-10
|
CDC-12
|
CDC-15
|
CDC-17
|
| H1 |
mm
|
1000(根据系统要求确定)
|
|||
| H2 |
mm
|
1650
|
1700
|
1940
|
2100
|
| H3 |
mm
|
3060
|
3770
|
4600
|
5200
|
| H4 |
mm
|
2000
|
2200
|
2300
|
2310
|
| H5 |
mm
|
6960
|
7970
|
8500
|
8700
|
| H6 |
mm
|
7760
|
8820
|
9700
|
9810
|
| L1 |
mm
|
1500
|
1500
|
1500
|
1500
|
| L2 |
mm
|
4400
|
5400
|
6900
|
7900
|
| L3 |
mm
|
2800
|
3000
|
3200
|
3800
|
| L4 |
mm
|
11200
|
13200
|
16200
|
18200
|
| DN1 |
mm
|
100
|
150
|
200
|
200
|
| DN2 |
mm
|
300
|
350
|
400
|
400
|
| DN3 |
mm
|
400
|
500
|
600
|
600
|
| φ1 |
mm
|
10010
|
12010
|
15010
|
17010
|
| φ2 |
mm
|
3500
|
4000
|
8800
|
9600
|
| n1－a1×a1 |
mm
|
8-500×500
|
8-600×600
|
12-600×600
|
12-600×600
|
| n2－a2×a2 |
mm
|
4-500×500
|
4-600×600
|
6-600×600
|
8-600×600
|
