GNJ系列高效浓缩机
性能及用途：
高效浓缩机主要用于火电厂除灰渣系统中的高效灰浆浓缩设备，亦作为脱水仓等渣水分离设备的排出水沉淀设备，具有体积小、效率高、工程造价低等优点，是混凝土结构浓缩沉淀池的最佳换代产品。
结构特点：
GNJ型高效浓缩机由仓体、转动耙组件、驱动装置、浓缩斜板组件、稳流装置及钢支架等组成，具有如下特点：
1、 仓体由圆柱体和圆锥体组成，仓体上部设有溢流堰，仓顶设有检修平台。
2、 转动耙组件由转动轴、转动耙等件组成，其主要作用是把沉淀在仓底的灰浆刮向仓底中心的排浆管道。
3、 驱动装置由电机、摆线针轮减速机及联轴器等组成，布置在仓顶平台上。
4、 浓缩斜板组件由耐蚀性好的PVC板（或玻璃钢）及支架制成，均匀分布在仓体中部，是加速灰浆沉淀的主要元件。
5、 稳流装置设置于仓体中心，主要起改变灰水流动方向，增强沉淀效果，稳定排水流层的作用。
主要技术参数：
| 型号 |
GNJ-5
|
GNJ-8
|
GNJ-10
|
GNJ-12
|
GNJ-15
|
|
| 公称直径(mm) | 5000 |
8000
|
10000
|
12000
|
15000
|
|
| 耙直径(mm) |
3000
|
5500
|
8000
|
8900
|
9000
|
|
| 灰浆处理量(t/h) |
100
|
300
|
400
|
600
|
800
|
|
| 入口灰水比 |
1:10
|
|||||
| 出口灰水比 |
1:2
|
|||||
| 溢流水水质(ppm) |
＜250
|
|||||
| 电机型号 |
Y802-4
|
Y90S-4
|
Y90S-4
|
Y90L-4
|
Y100L1-4
|
|
| 电机功率 |
0.75
|
1.1
|
1.1
|
1.5
|
2.2
|
|
| 减速机型号 |
XLSD0.75/1.1-1063
|
XLSD1.1/2.2-1174
|
||||
| 减速比 |
1:6545
|
1:10625
|
1:12427
|
1:12427
|
1:12427
|
|
| 耙转速(r/min) |
0.23
|
0.14
|
0.12
|
0.12
|
0.12
|
|
| 许用转矩(N/m) |
11767
|
11767
|
19612
|
19612
|
19612
|
|
| 设备重量(t) |
26
|
43.5
|
53.6
|
61.8
|
113.6
|
|

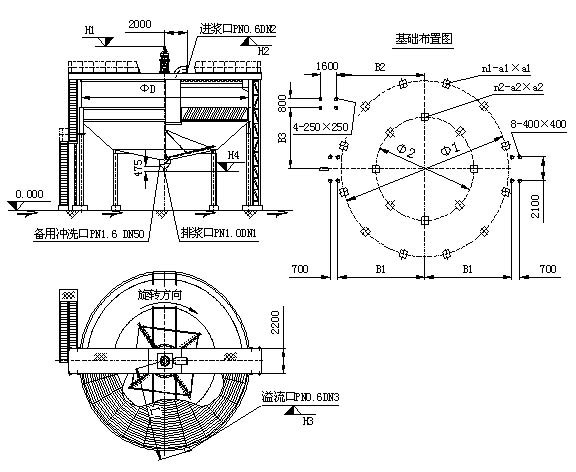

高效浓缩机外形及主要安装尺寸：
| 代号 |
单位
|
GNJ-5
|
GNJ-8
|
GNJ-10
|
GNJ-12
|
GNJ-15
|
| D |
mm
|
5000
|
8000
|
10000
|
12000
|
15000
|
| H1 |
mm
|
7818
|
8930
|
9080
|
9320
|
11200
|
| H2 |
mm
|
6418
|
7380
|
7420
|
7660
|
9420
|
| H3 |
mm
|
5228
|
6110
|
6050
|
6290
|
7960
|
| H4 |
mm
|
1500（根据系统要求确定）
|
||||
| L |
mm
|
5300
|
4400
|
5460
|
6500
|
8000
|
| DN1 |
mm
|
150
|
200
|
200
|
300
|
300
|
| DN2 |
mm
|
300
|
350
|
400
|
500
|
500
|
| DN3 |
mm
|
300
|
350
|
400
|
500
|
500
|
| B1 |
mm
|
2800
|
4300
|
5300
|
6300
|
7800
|
| B2 |
mm
|
2800
|
4300
|
5300
|
6300
|
7800
|
| B3 |
mm
|
2500
|
2800
|
3000
|
3200
|
4000
|
| φ1 |
mm
|
5010
|
8010
|
10010
|
12010
|
15010
|
| φ2 |
mm
|
|
2500
|
3500
|
4000
|
8800
|
| n1-a1×a1 |
mm
|
6-400×400
|
5-500×500
|
8-500×500
|
8-600×600
|
12-600×600
|
| n2-a2×a2 |
mm
|
|
3-500×500
|
4-500×500
|
4-600×600
|
6-600×600
|
