用途:

重型框链除渣机可供生产、生活采暖所用燃煤蒸气、热水锅炉除渣使用。可与1－75吨/时锅炉配套。最适合多台锅炉串联联合除渣使用，水封性好。最大限度地减轻除渣劳动强度，改善锅炉房工作条件，保持锅炉房清洁，确保锅炉正常运转，保证生产、生活需要。本机属于敞开式水封除渣机。尚可做直径80毫米以下的颗粒和粉状工业物料的输送使用。

型式:

从除渣机机头方向正视，传动装置在右侧时为右传动，在左侧时为左传动。减速装置选用行星摆线针减速机。本机分上除渣机、下除渣机，上除渣为钢制机槽，下除渣机分有钢制机槽和混凝土机槽。

构造特点:

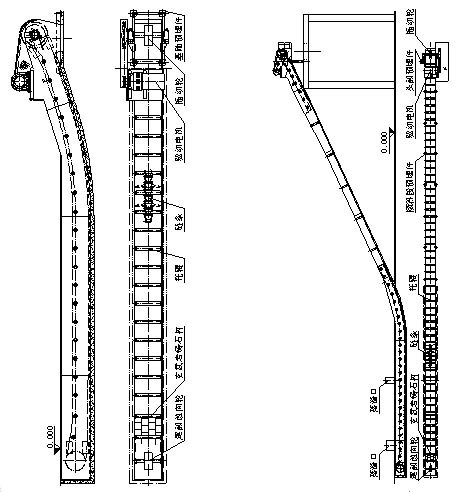

框链除渣机是一种连续工作的炉渣输送设备，由驱动装置、拖动装置、渣槽、链条、托辊以及尾部张紧装置等组成。其中驱动装置由电机、减速机、主动链轮及机架等组成。动力由直联电动机直接驱动减速机，并经过减速机上的主动链轮驱动被动链轮，被动链轮带动拖动装置，拖动链轮带动链条。链条由链节用轴销联接而成，链节由铸铁、球墨铸铁、铸钢三种不同材料，链条贴在铺有玄武岩铸石衬板的输渣槽内滑动，将炉渣带走，所以具有除渣干净、耐磨、使用时间长等特点。

设备选用:

可根据锅炉房设计型式与锅炉吨位大小选择安装型式，详见选用表。如锅炉房为高层布置时，下层安装除渣机，可用钢制机槽在地平面以上安装。锅炉房为平房布置时，可将除渣沟用混凝土浇筑在零米以下，但必须做好防水。分别有五种规格，参见下表。

本除渣机提升角最佳为20°以内。旧锅炉地势窄小可选24°以下，但需增大起弧R或底链加设压辊。北方较寒冷地区对外伸除渣机机头部位应加设保温除渣间，控制温度在0℃以上，以保除渣机正常运行。

安装及试运行:

1.    安装时保证机身不得歪斜不平，托辊要转动灵活自如，链条运行时不得跑偏。

2.    安装后将锅炉除渣口插入槽内水面80～150毫米，以保水封。

3.    安装后应进行空负荷试运行，并注意以下事项：

(1)    减速器内及各转动部位按规定要求注油。

(2)    检查各螺栓联接处是否松动，电机是否安装牢固，并禁止反转。

(3)    链条与渣槽接触情况及链条松紧程度是否良好。

(4)    空载运行1～2小时，无异常现象，可向槽内注水进行负荷运行试验1～2小时，无异常现象方可生产运行。

(5)    锅炉运行前，先起动除渣机，后启动炉排；停机时，先停炉排，待槽内灰渣除净后，再停止除渣机运转。

使用及维护：

1.    使用前对设备的固定部分、电气部分、传动系统润滑情况、灰渣积水及灰渣量等必须进行全面检查，认为合适后方可启动电机。

2.    运行中应经常注意观察，是否有异常响声，发热及卡死现象，当出现故障时，应立即停车检查。

3.    运行中减速器及各传动轴轴承温度不得超过70℃。

4.    减速器、链轮轴及各传动轴轴承每半年检修一次，同时更换润滑脂，电机维护按电机制造厂产品说明书进行。

5.   当发现链条松驰跑偏时，应及时调整张紧装置。

表一   性能、规格与锅炉配套选用表

规格号 参数及尺寸 名称(单位)		1	2	3	4	5
		配1～4t/h炉	配4～6t/h炉	配6～10t/h炉	配10～20t/h炉	配20～75t/h炉
锅炉总蒸发量	t/h	18	35	60	100	160
除渣量	t/h	1.1	1.7	3.5	5.6	9
链条速度	m/min	2.2	2.5	2.5	2.5	2.5
链条规格	宽×节距	260×200	300×210	400×200	500×210	600×210
计算功率系数	kW/m	0.095	0.112	0.125	0.145	0.158
减速机型号		XWED型	XWED型	XWED型	XWED型	XWED型
输送长度(m)配 减速机机座号		<15m XWE-５３６３ >25m XWE-６３８５	<20m XWE-６３８５ >40m XWE-８５９５	<30m XWE-７４８５ >40m XWE-９５１０６	<30m XWE-７４８５ >40m XWE-９５１１７	<30m XWE-８４８５ >40m XWE-９５１１７
